RandomRace

Аренда GPS-трекеров

В нашем распоряжении имеется некоторое количество персональных GPS-трекеров разных моделей, передающих свои координаты по сети GSM (на сервер по GPRS или посредством SMS), и мы готовы предоставлять их в аренду для проведения соревнований, различного рода мониторинга и для решения других задач, связанных с отслеживанием объектов онлайн.

Если данные от трекера получать посредством SMS, никакие системы мониторинга не нужны — трекер просто присылает вам SMS со своими координатами (разумеется, если в это время он находится в зоне действия сети GSM). Если же такой вариант не годится (например, нужно постоянное отслеживание, а с помощью SMS это может стать дороговато, да и в целом неудобно), трекер настраивается на передачу данных по мобильному интернету (чаще всего по GPRS, ибо данных там очень мало по объёму) на сервер системы мониторинга.

В настоящее время в мире существует огромное число систем мониторинга, каждая из которых поддерживает большое число GPS-трекеров. Суть этих систем проста: трекер передаёт данные через провайдера мобильной связи на сервер системы мониторинга — как правило, на общий для всей данной системы IP-адрес и через порт, соответствующий данному типу трекеров (ибо протоколов передачи данных от трекеров очень много). Во время соревнований и при запусках в стратосферу мы используем систему мониторинга «Wialon», разрабатываемую компанией «Gurtam» (Беларусь). Наш доступ к этой системе обеспечивает технический партнёр наших соревнований — компания «Глобальное позиционирование», за что им большее спасибо.

Водозащитный трекер Megastek MT90 Mini (фото сделано на старте велопробега «Выборг — Иматра» в 2013 году)	Водозащитный трекер Megastek MT90 Mini (фото сделано на финише Петровского гребного марафона в 2013 году)	Трекеры разных моделей (фото сделано во время альфа-тестирования соревнований «RandomRace»)

Необходимо помнить, что большинство имеющихся в продаже GPS-трекеров — глючное китайское говно работают не блестяще (прежде всего, нестабильно). Нам удалось протестировать (в городских и полевых условиях, а также запуская их в стратосферу) несколько моделей трекеров (разных производителей), и для наших задач лучше других подошли две из них.

На данный момент в нашем распоряжении имеются:

1. трекеры Xexun TK102-2 — около 20 штук;
2. трекеры Meitrack MT90 — 3 штуки.

Расскажем о них поподробнее.

Трекеры Xexun TK102-2

Краткая характеристика и особенности

Трекеры Xexun TK102 и TK102-2 весьма популярны в мире, прежде всего ввиду своей дешевизны и простоты. У нас есть около 20 трекеров TK102-2 (точнее, каких-то из их бесчисленных клонов). Вот краткий перечень их достоинств и недостатков, а также некоторые полезные ссылки:

• сайт производителя (производителя оригинальных трекеров, разумеется) — www.xexun.com;
• описания —
  • на родном китайском сайте (на английском языке),
  • на его русском зеркале,
  • на сайте компании «Gurtam»;
• водозащищённость — отсутствует (это плохо для outdoor-использования);
• передача высоты — отсутствует, не поддерживается протоколом (это очень плохо для мониторинга полётов, и, в частности, для задач «RandomRace»);
• время работы от одного аккумулятора — около 6-7 часов (при дискретизации отдачи данных раз в 30 секунд);
  Изменение частоты дискретизации не приводит к существенному изменению времени работы. Более того, если дискретизация слишком редкая, GSM-сеть успевает порвать сессию, а поскольку каждая сессия округляется вверх (например, до 100 килобайт), плата за трекерный интернет (при отсутствии соответствующих тарифных опций) может составить существенную сумму, особенно в роуминге, даже несмотря на то, что в целом потребление трафика трекером — небольшое.
• простота замены аккумуляторов — элементарно, 3 секунды (аккумуляторы в них самые обычные, «нокиевские» BL-5B);
• простота подключения к системе мониторинга (в частности, к используемой нами системе «Wialon» или к её бесплатной версии «GPS-Trace Orange») — есть особенности;
  У разных клонов TK102 и TK102-2 есть свои особенности, поэтому подключить их — частенько становится нетривиальной задачей. :) (Во всяком случае, сообщений на эту тему много и на форуме «Gurtam», и на форуме «GPS-Trace Orange».) В частности, для подключения наших клонов к «Wialon»/«GPS-Trace Orange» нужно использовать следующие параметры:

  • типа трекера (выбирается на сервере) — Xexun TK103 (не 102 и не 102-2);
  • ID (прописывается на сервере) — IMEI трекера (что стандартно), в котором первые 4 цифры заменены на 0 (а вот это уже совсем не очевидно);
  • IP-адрес сервера (прописывается в трекере) — 193.193.165.165 (для «Wialon») и 193.193.165.166 (для «GPS-Trace Orange»);
  • номер порта (прописывается в трекере) — 20222 (то есть соответствующий именно TK103).

  Да, «Wialon» и «GPS-Trace Orange» используют общую базу ID, поэтому чтобы подключить трекер к одной из них, надо «вычеркнуть» его из второй (например, временно добавив в конец ID несколько дефисов).
• программирование — по SMS (в том числе, можно через сайт сотового оператора отправлять, правда тогда ответы трекера не увидеть);
  Если оператор «Мегафон», то для самой стартовой настройки трекера под «Wialon» достаточно всего трёх SMS-сообщений; не тратьте деньги на не очень нужные смс-ки типа begin, apn и пр. (скажем, apn — имя точки доступа — трекер подхватит из симки); вот эти сообщения в формате >>> SMS-команда <<< ответ трекера, где 123456 — дефолтовый пароль к трекеру:

  1. >>> adminip123456 193.193.165.165 20222 (IP «Wialon»; порт именно 20222, как в случае TK103, а НЕ 20668, как в случае TK102-2)
     <<< adminip ok!
  2. >>> GPRS123456 (включаем GPRS, иначе будет сыпать смс-ками с координатами)
     <<< gprs ok!
  3. >>> t030s***n123456 (устанавливаем «бесконечную» отсылку раз в 30 секунд, меняя, если надо, число на 060, 090, 120, 600 и т.п.)
     <<< t030s***n ok!
• цена — низкая ($20-25 на Али, Ебее и пр.).

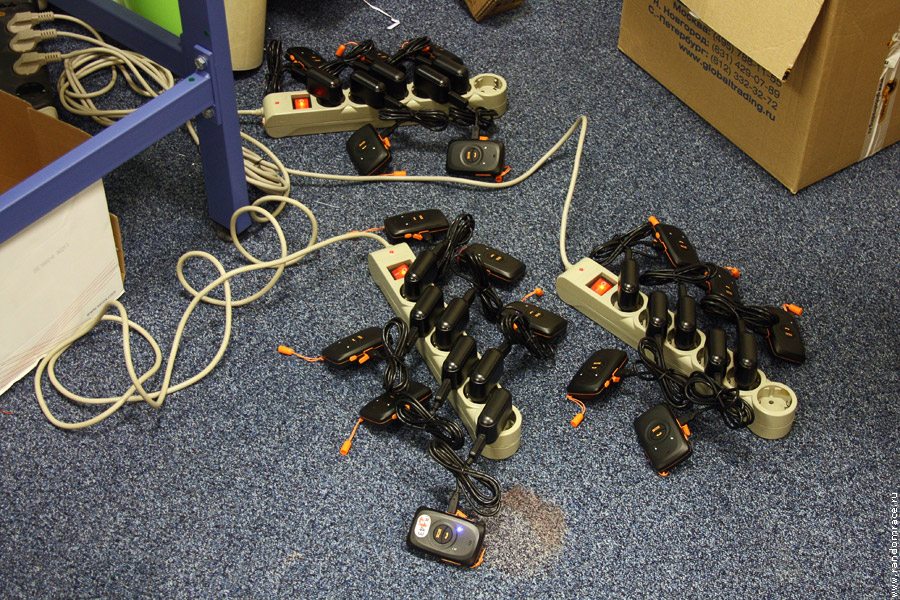

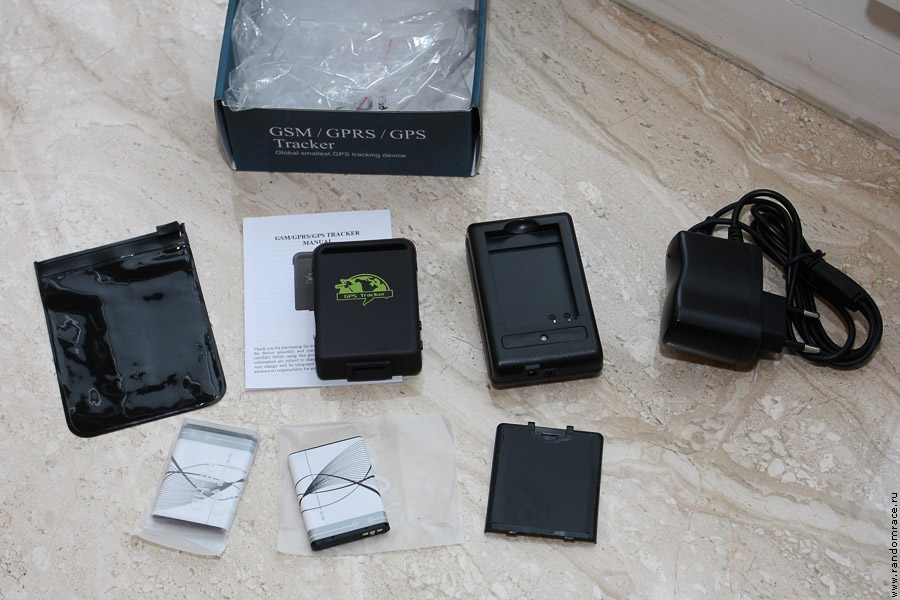

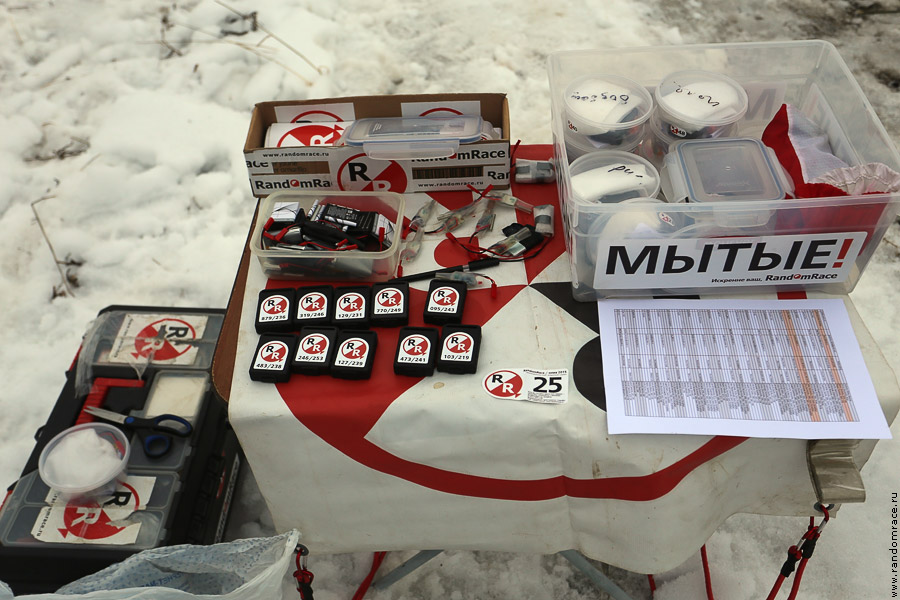

Трекер Xexun TK102-2 (комплект поставки)	Оборудование, в том числе трекеры Xexun TK102-2 (соревнования «RandomRace / зима 2015»)	Арендные трекеры Xexun TK102-2 (соревнования «RandomRace / зима 2015»)

Стоимость аренды трекеров Xexun TK102-2

Стоимость аренды сильно варьируется (в зависимости от длительности аренды, от количества арендуемых трекеров и от того, чьи SIM-карты используются — арендатора или арендодателя) и составляет от 50 до 500 рублей в день за трекер.

Ниже — таблица, поясняющая зависимость стоимости одного дня аренды от количества арендуемых трекеров и сроков аренды:

В стоимость аренды входят:

• использование SIM-карты арендодателя («Мегафон», регион «Санкт-Петербург и область»);
• расходы на потребляемый трекером интернет-трафик в пределах вышеуказанного домашнего региона;
  В случае использования трекера/трекеров за пределами домашнего региона (национальный или международный роуминг) арендная плата может быть увеличена на стоимость подключения дополнительных интернет-опций.
• услуги арендодателей на подключение трекеров к системе мониторинга («Wialon» или «GPS-Trace Orange») и попутное администрирование всего этого дела.

Также взимается залог, составляющий 3000 рублей за трекер.

Механика расчётов за услуги следующая. Арендатор вносит залог за необходимое количество трекеров, а после окончания аренды ему возвращается залог за вычетом арендной платы за этот срок.

С арендаторов, знакомых арендодателям лично, залог может не взиматься.

В комплект арендуемого оборудования входят:

• сам трекер Xexun TK102-2;
• 2-3 аккумулятора BL-5B;
• зарядное устройство для данного типа аккумуляторов;
• опционально — SIM-карта «Мегафон»;
• бумажный мануал (хотя их много и в интернете).

Трекеры Meitrack MT90

Краткая характеристика и особенности

Трекеры Meitrack MT90 среди испытанных нами трекеров показали наибольшую стабильность и безглючность, поэтому для запусков на соревнованиях «RandomRace», а также для стратосферных запусков мы предпочитаем использовать именно их. У нас есть три трекера Meitrack MT90 (своих у нас мало, поэтому для соревнований мы арендуем аналогичные трекеры у наших партнёров, компании «ЕвроМобайл»). Вот краткий перечень их достоинств и недостатков, а также некоторые полезные ссылки:

• сайт производителя — www.meitrack.com;
• описания —
  • на родном китайском сайте, на английском и на русском языке,
  • на сайте компании «ЕвроМобайл», партнёров «RandomRace»;
  • на сайте компании «Gurtam»;
• водозащищённость — хорошая (IP65);
  Время от времени запускаемое нами оборудование падает в воду, в частности в Ладожское озеро, и некоторые из объектов удаётся потом найти (случайно), причём спустя недели и даже месяцы после запуска. И трекеры Meitrack MT90 не теряют работоспособности после такого путешествия. Да, за время дрейфа аккумулятор разряжается и кнопки выцветают на солнце , но после зарядки трекер вновь готов к работе! Вот рассказ с фотографиями про стратосферный запуск, в результате которого оборудование месяц плавало в Ладоге (и было спасено), а вот статьи на сайте производителя, компании «Meitrack», в которых рассказывается про соревнования «RandomRace» и про водозащитные свойства этих трекеров в контексте наших соревнований:

  • MT90 GPS Tracker Uses in Sports;
  • Meitrack GPS Trackers in RandomRace.
• передача высоты — присутствует (и это очень хорошо для мониторинга полётов, потому что позволяет оценить упало оборудование или ещё летит);
• время работы от одного аккумулятора — 11-12 часов (при дискретизации отдачи данных раз в 30 секунд);
  Изменение частоты дискретизации не приводит к существенному изменению времени работы. Более того, если дискретизация слишком редкая, GSM-сеть успевает порвать сессию, а поскольку каждая сессия округляется вверх (например, до 100 килобайт), плата за трекерный интернет (при отсутствии соответствующих тарифных опций) может составить существенную сумму, особенно в роуминге, даже несмотря на то, что в целом потребление трафика трекером — небольшое.
• простота замены аккумуляторов — надо развинчивать трекер;
• простота подключения к системе мониторинга (в частности, к используемой нами системе «Wialon» или к её бесплатной версии «GPS-Trace Orange») — всё тривиально, в выпадайке выбирается MT90, в качестве ID — IMEI трекера;
  Важно помнить, что «Wialon» и «GPS-Trace Orange» используют общую базу ID, поэтому чтобы подключить трекер к одной из них, надо «вычеркнуть» его из второй (например, временно добавив в конец ID несколько дефисов).
• программирование — можно по SMS, можно на компьютере с помощью вполне корректно работающего ПО;
• цена — высокая ($90-100 на Али, Ебее и пр.).

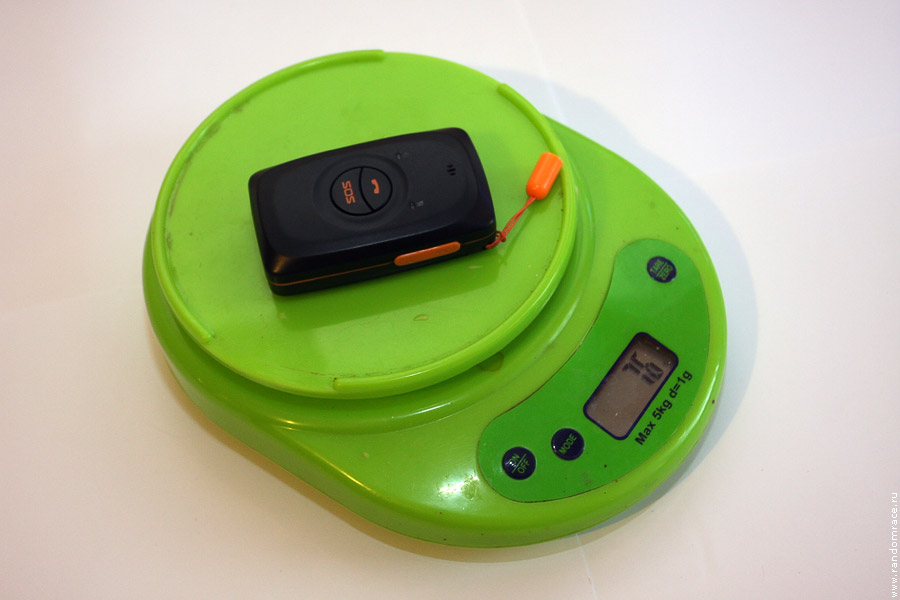

Трекер Meitrack MT90	Трекеры Meitrack MT90 (массовая зарядка перед соревнованиями)	Трекеры Meitrack MT90 и передатчики (соревнования «RandomRace / весна 2014»)

Стоимость аренды трекеров Meitrack MT90

Стоимость аренды сильно варьируется (в зависимости от длительности аренды, от количества арендуемых трекеров и от того, чьи SIM-карты используются — арендатора или арендодателя) и составляет от 100 до 600 рублей в день за трекер.

Ниже — таблица, поясняющая зависимость стоимости одного дня аренды от количества арендуемых трекеров и сроков аренды:

В стоимость аренды входят:

• использование SIM-карты арендодателя («Мегафон», регион «Санкт-Петербург и область»);
• расходы на потребляемый трекером интернет-трафик в пределах вышеуказанного домашнего региона;
  В случае использования трекера/трекеров за пределами домашнего региона (национальный или международный роуминг) арендная плата может быть увеличена на стоимость подключения дополнительных интернет-опций.
• услуги арендодателей на подключение трекеров к системе мониторинга («Wialon» или «GPS-Trace Orange») и попутное администрирование всего этого дела.

Также взимается залог, составляющий 9000 рублей за трекер.

Механика расчётов за услуги следующая. Арендатор вносит залог за необходимое количество трекеров, а после окончания аренды ему возвращается залог за вычетом арендной платы за этот срок.

С арендаторов, знакомых арендодателям лично, залог может не взиматься.

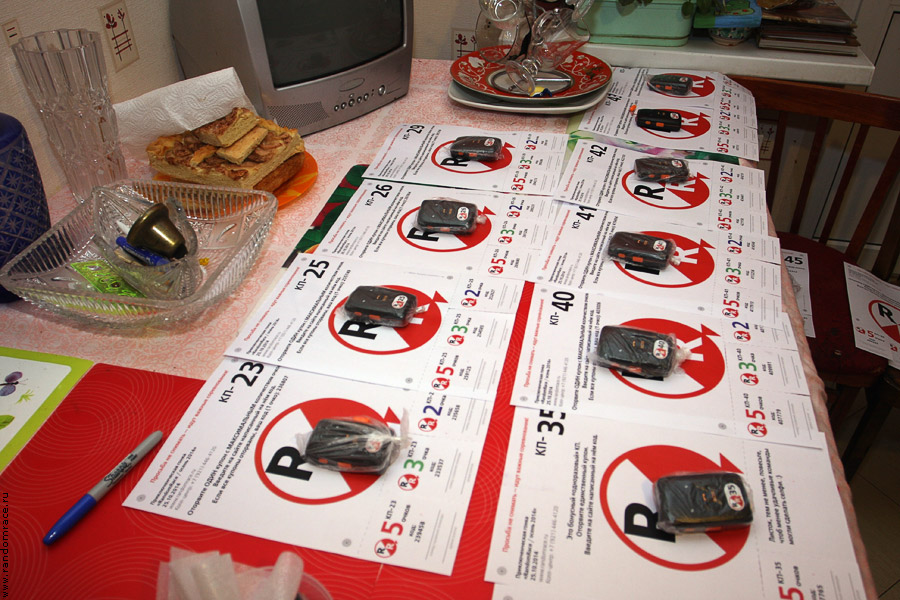

Трекеры Meitrack MT90 (подготовка к соревнованиям «RandomRace / осень 2014»)	Трекеры для контрольных пунктов (соревнования «RandomRace / весна 2015»)	КП-29 найден! (после месячного дрейфа по Ладоге, соревнования «RandomRace / весна 2015»)

В комплект арендуемого оборудования входят:

• сам трекер Meitrack MT90 с аккумулятором;
• провод USB <-> COM (COM в формфакторе microUSB) для зарядки и программирования (обычный microUSB-провод не подойдёт);
• опционально — зарядка 220 вольт -> USB;
• опционально — SIM-карта «Мегафон» (или микроотвёрточка для установки своей SIM-карты);
• опционально — диск с софтом для программирования трекера и мануалами.

Другие услуги

Напомним, что наряду с GPS-трекерами, передающими свои координаты по сети GSM, в нашем распоряжении имеется спутниковый трекер SPOT Gen3, передающий свои координаты через спутниковую систему «Глобалстар» (Globalstar) и не зависящий от наличия сети GSM (это позволяет получать его координаты из самых дальних и малонаселённых областей); его мы тоже можем дать в аренду (подробнее).

Кроме этого, мы можем осуществить запуск чего бы то ни было в стратосферу — как с сопровождающей полёт видеозаписью и последующим поиском запускаемого оборудования и предметов, так и без оного (рассеивание); вот список предоставляемых нами услуг.
